Fonctionnement du niveleur de quai mécanique ou hydraulique
Examinons de plus près comment deux systèmes électriques fondamentalement différents façonnent la vitesse, la sécurité, la maintenance et les coûts à long terme au quai de chargement.
La différence fondamentale entre le fonctionnement du niveleur de quai mécanique et hydraulique
La différence fondamentale entre le fonctionnement d’un niveleur de quai mécanique et hydraulique réside dans la source d’énergie qui élève, abaisse et étend la plate-forme. Un niveleur de quai mécanique repose sur un mécanisme à ressort et loquet que l'opérateur libère manuellement à l'aide d'une chaîne de traction ou d'une barre de dégagement, permettant à la tension du ressort stockée de soulever le pont avant que la gravité ne le fasse descendre sur le plateau de la remorque. Un niveleur de quai hydraulique , d'autre part, utilise une pompe électro-hydraulique et un système de vérin pour soulever la plate-forme et étendre la lèvre en appuyant sur un bouton, sans tirer, soulever ou positionner manuellement l'opérateur.
Concrètement, cela signifie que les niveleurs mécaniques dépendent de l'effort physique de l'opérateur et de l'état du ressort, tandis qu'un niveleur de quai de chargement hydraulique dépend de la puissance électrique, de la pression du fluide hydraulique et du moteur de la pompe. Cette seule distinction se répercute sur presque toutes les autres différences entre les deux systèmes : la vitesse, la sécurité, les besoins de maintenance, le niveau de bruit et le coût total de possession remontent tous à la manière dont la plate-forme est réellement pilotée.
Comment fonctionnent les niveleurs de quai mécaniques
Les niveleurs de quai mécaniques sont la conception la plus ancienne et la plus simple encore largement utilisée aujourd’hui. L'opérateur se tient au bord du quai, tire une chaîne ou une poignée de déverrouillage pour désengager un mécanisme de maintien à ressort, et la plate-forme se lève sous la tension du ressort. Une fois que le plateau atteint son point le plus élevé, l'opérateur fait avancer le niveleur de manière à ce que la lèvre s'étende au-dessus du plateau de la remorque, puis abaisse la plate-forme sur le plancher du camion en la descendant.
Principales caractéristiques opérationnelles
- La tension du ressort fournit la force de levage, et non l'électricité ou la pression du fluide.
- L'opérateur doit physiquement déplacer la lèvre en position au-dessus de la remorque.
- L'abaissement du plateau sur le plateau de la remorque repose sur la gravité et le contrôle de l'opérateur.
- Aucun branchement électrique ni réservoir de liquide hydraulique n’est requis pour le fonctionnement de base.
Étant donné que l'ensemble du cycle dépend de la force et de la technique de l'opérateur, les niveleurs mécaniques nécessitent généralement plus d'effort physique par cycle que les unités hydrauliques. Pour les quais à faible fréquence (ceux qui manipulent moins de 10 à 15 remorques par jour), cet effort supplémentaire est gérable et le coût initial inférieur fait souvent des niveleurs mécaniques le choix le plus économique.

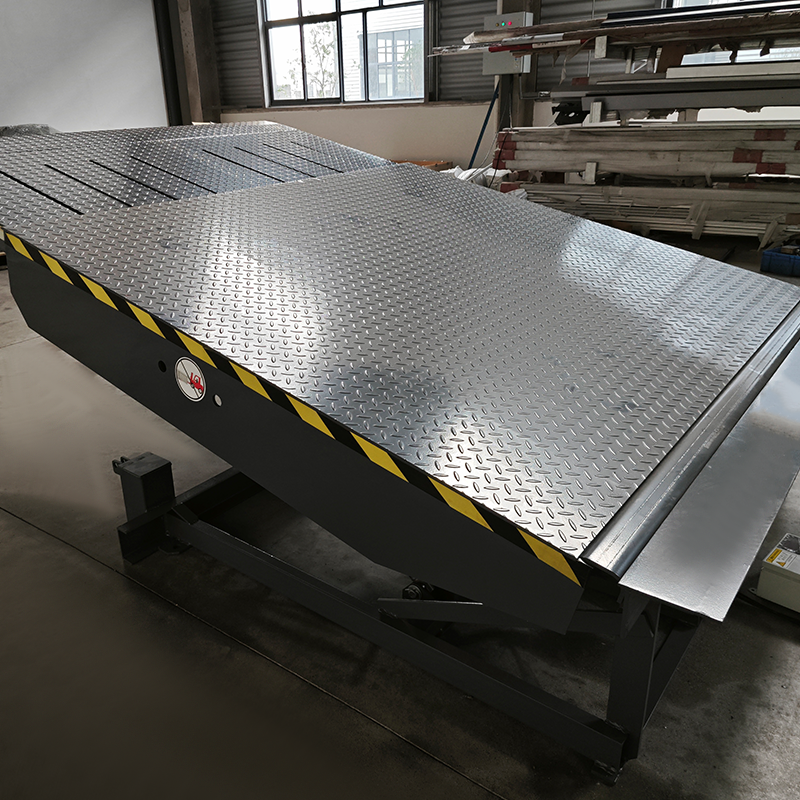

Comment fonctionnent les niveleurs de quai hydrauliques
A hydraulique niveleur de quai remplace le déclenchement manuel par ressort par un vérin hydraulique scellé connecté à une pompe électrique. Appuyer sur un bouton de commande active la pompe, qui entraîne le fluide hydraulique dans le cylindre, soulevant la plate-forme en douceur et de manière constante à chaque fois. Une fois que le plateau atteint la hauteur souhaitée, une deuxième commande étend automatiquement la lèvre et l'opérateur abaisse la plate-forme sur la remorque avec la même commande à bouton-poussoir.
niveleur de quai
Principales caractéristiques opérationnelles
- Une pompe électrohydraulique fournit une force de levage constante à chaque cycle.
- L'extension des lèvres est contrôlée par un bouton-poussoir, éliminant ainsi la marche ou la traction manuelle.
- La vitesse de descente est régulée par le système hydraulique, réduisant ainsi les chutes soudaines.
- La plupart des unités comprennent un panneau de commande avec des verrouillages de sécurité et des indicateurs de cycle.
Étant donné que le cycle est motorisé plutôt que manuel, une configuration de quai de chargement hydraulique peut traiter les remorques plus rapidement et avec moins de fatigue de l'opérateur – une différence qui s'accroît sur des dizaines de cycles par quart de travail.
Comparaison des performances côte à côte
Le tableau ci-dessous résume la comparaison des niveleurs de quai mécaniques et hydrauliques selon les facteurs les plus importants pour les gestionnaires d'installations évaluant une nouvelle installation ou un remplacement.
| Facteur | Niveleur mécanique | Niveleur de quai hydraulique |
|---|---|---|
| Source d'alimentation | Tension du ressort | Pompe électro-hydraulique |
| Effort de l'opérateur | Modéré à élevé | Faible (bouton-poussoir) |
| Vitesse de cycle | Rythme manuel plus lent | Plus rapide, cohérent |
| Coût initial | Inférieur | Plus haut |
| Complexité de la maintenance | Simple (ressorts, charnières) | Modéré (fluide, pompe, joints) |
| Volume de quai le mieux adapté | Faible à modéré | Modéré à élevé |
Différences de maintenance entre les deux systèmes
Les niveleurs de quai mécaniques comportent moins de composants susceptibles de tomber en panne. L'entretien de routine consiste donc principalement à lubrifier les points de charnière, à inspecter l'ensemble ressort pour déceler la fatigue et à vérifier l'usure de la chaîne de déverrouillage. Puisqu’il n’y a pas de système fluidique ou électrique, une unité mécanique peut souvent être entretenue par du personnel de maintenance interne sans formation spécialisée.
A niveleur de quai hydraulique nécessite une routine de maintenance différente centrée sur l’ensemble fluide hydraulique et pompe. Les équipes des installations doivent vérifier les niveaux de liquide tous les trimestres, inspecter les tuyaux et les joints pour déceler les fuites et tester le moteur de la pompe pour une pression de sortie constante. Bien que cela ajoute une couche de complexité, cela signifie également que l'usure est répartie sur un système étanche plutôt que concentrée sur les ressorts exposés, ce qui peut prolonger la durée de vie du niveleur lorsqu'il est correctement entretenu.
Liste de contrôle de maintenance typique
- Inspectez les axes de charnière à lèvre et les roulements pour déceler toute usure sur les deux types de niveleurs.
- Vérifiez le niveau et la couleur du liquide hydraulique pour déceler toute contamination sur les unités motorisées.
- Tester la tension du ressort et l'état de la chaîne sur les unités mécaniques
- Vérifier que le panneau de commande et les verrouillages de sécurité fonctionnent correctement sur les systèmes hydrauliques
- Nettoyer et lubrifier les points de pivotement du pont et des lèvres selon un programme mensuel
Informations
Les inspections trimestrielles des fluides sur les unités hydrauliques ne prennent que quelques minutes mais évitent la majorité des appels de service liés aux pompes au cours de la durée de vie d'un niveleur.
Considérations de sécurité pour chaque méthode de fonctionnement
La sécurité des opérateurs est l’une des raisons les plus citées pour justifier la transition des installations mécaniques vers des systèmes hydrauliques. Étant donné que les niveleurs mécaniques exigent que l'opérateur se tienne près du bord de la plate-forme tout en relâchant la tension du ressort, il existe un risque plus élevé de points de pincement et de mouvement soudain de la plate-forme si le mécanisme de déverrouillage est usé ou mal entretenu.
Avertissement
Un ressort usé ou sous-tendu sur un niveleur mécanique peut provoquer une chute inattendue de la plate-forme lors du relâchement. Inspectez l'ensemble ressort au premier signe de mouvement irrégulier.
A niveleur de quai de chargement hydraulique réduit ce risque car l'opérateur contrôle l'ensemble du cycle à une distance sûre à l'aide de commandes à bouton-poussoir et le système hydraulique régule la vitesse de descente pour éviter les chutes soudaines. De nombreux modèles hydrauliques comprennent également des béquilles de sécurité, des protège-pieds et des verrouillages intégrés qui empêchent le fonctionnement si une remorque n'est pas correctement positionnée – des caractéristiques qui sont plus difficiles à intégrer dans une conception purement mécanique à ressort.
Succès
Les installations qui passent aux niveleurs hydrauliques signalent généralement moins de microtraumatismes liés au quai une fois que la marche et la traction manuelles sont supprimées du cycle de chargement.
Considérations financières sur la durée de vie du niveleur
Les niveleurs de quai mécaniques coûtent généralement moins cher à l’achat et à l’installation puisqu’ils ne nécessitent aucun câblage électrique, panneau de commande ou réservoir hydraulique. Pour les installations disposant de budgets d’investissement serrés et d’un trafic portuaire modéré, ce coût d’entrée inférieur est souvent le facteur décisif.
A niveleur de quai hydraulique implique un investissement initial plus élevé – généralement en raison de la pompe, du moteur, du câblage et du système de contrôle – mais ce coût est souvent compensé au fil du temps par une réduction de la charge de travail, une rotation plus rapide des remorques et une diminution des réclamations liées aux blessures. Pour les centres de distribution à haut débit traitant quotidiennement des dizaines de remorques, les économies opérationnelles d'un hydraulique loading dock la configuration peut dépasser le prix initial plus élevé au bout de quelques années d’utilisation.
Danger
Ne mélangez jamais des composants hydrauliques de différents fabricants sans vérifier la compatibilité des pressions : des joints et des cylindres mal assortis sont l'une des principales causes de défaillance prématurée du système.
Quel type d'opération convient à votre quai de chargement
Le choix entre un fonctionnement mécanique et hydraulique dépend en fin de compte du volume de la remorque, des priorités en matière de sécurité de l'opérateur et du budget. Les installations avec un trafic de remorques faible à modéré, un personnel d'entretien simple et des budgets d'investissement limités ont tendance à bien fonctionner avec les niveleurs mécaniques. Les installations traitant des volumes élevés de remorques, donnant la priorité à la sécurité des opérateurs ou cherchant à minimiser la charge manuelle sur le personnel constatent généralement qu'un niveleur de quai hydraulique offre un rendement à long terme plus élevé, même avec un coût initial plus élevé.
Avant de prendre une décision, il vaut la peine de comparer votre nombre quotidien moyen de remorques, votre infrastructure électrique disponible au quai et votre capacité de maintenance interne aux points de comparaison ci-dessus. Ces trois facteurs à eux seuls indiqueront généralement clairement le type d'exploitation (mécanique ou hydraulique) qui correspond le mieux aux exigences réelles du quai de chargement de votre installation.
